产品介绍

  随着电力系统的不断发展，SF6电气设备应用越来越广泛，特别是GIS组合电器由于其大大缩小了电气设备的占用面积与空间体积、安装方便、运作安全可靠、维修方便等优点，在城市化建设和污染较严重的地方，成了不二选择。

  纯净的SF6气体无色、无味、不燃，是没有毒性的。但是SF6气体在空气中，比重是空气5倍，当装有SF6设备的配电装置室如GIS产生泄露后．SF6气体积聚在低层空间，达到定浓度后，如果工作人员进入室内，会造成大脑缺氧，使人窒息而造成重大事故。《电业安全工作规程》（发电厂和变电站部分）特别规定，装有SF6设备的配电装置室必须保证SF6气体浓度小于1000ppm，除须装设强力通风装置外，还必须安装能报警的氧量仪和SF6气体浓度检测报警仪等。

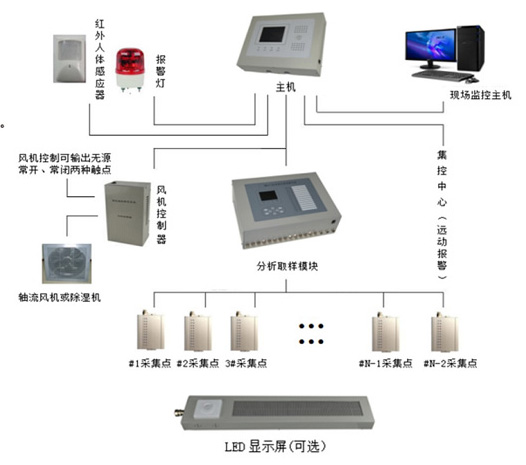

  YGH-202型SF6气体泄露在线监测系统集现场SF6浓度、氧气含量及温湿度等多方面监测的综台解决方案，变送器采用激光光谱吸收技术检测，对SF6气体泄露检测，测量精度可高于百万分之一，检测分辨率达到1ppm量级，而且重复性好，稳定可靠，使用寿命长，定量分析，实现了大范围的连续空间的监测，操作简单，故障率少，SF6在线蓝测系统主要应用在变电站内10KV、35KV SF6开关室及500KV、220KV、110KV GIS室，对SF6组台电器设备室环境中SF6气体泄漏情况和空气中台氧量进行实时监测。

主要特点

1.环境中SF6气体含量定量检测功能；SF6气体含量超标报警功能。

2.空气中氧气含量检测功能；缺氧报警功能。

3.缺氧或SF6含量超标，强制排风功能；定时排风功能；人工强制排风功能。

4.环境中温、湿度检测显示功能。

5.人工设置报警点。

6.定点采集功能。

7.实时显示各种参数功能。

8.历史数据查询功能。

9.监控系统客户端软件。

10.系统具有自我诊断能力，防止死机。

11.红外感应，自动语音提示功能。

12.超大彩屏液晶LCD显示。

技术参数

SF6气体检测范围：0~ 3000ppm

SF6气体检测灵敏度：±1ppm（激光变送器）

SF6浓度报警点：可在测量范围内设置，默认1000ppm

氧气检测范围：0-25.O%

氧气检测精度：<0 5%（0.4%，O2在21%时）

氧气浓度报警点：18%（默认值，可自行设定）

温度测量范围：-25℃一+99℃

温度测量精度：< 0.5%

湿度测量范围：0~99%RH

湿度测量精度：< 3%

工作电源：176~265VAC/10A（防浪涌和雷击功能）

风机输出触点电源：AC380V/60A（三相）

风机通风时间设定：15MIN/次（可调）

系统能接^变送器数量：≥64个

通讯方式：RS-485标准协议

通讯规约：通用电力通信规约

现场图片
