产品介绍

YGH-301型GIS局部放电在线监测系统是一套用于连续监测和分析电力设备GIS中局部放电信号的在线监测装置，系统主要包括超高频UHF传感器，本地监测主机，终端监控装置和局放高级在线分析软件组成。监控系统中本地数据处理用于处理从传感器获取的信号并将其数字化，而采用上位机进行局放信号的筛选、分析并完成局放脉冲数值记录监测局放量发展状况等功能。DAU内置通讯和软件分析功能，直接输出局放信号类型，放电幅值，故障严重程度。采用IEC61850协议输出信号，可以直接接入变电站综台在线检测平台。

主要特点

1.根据生产单位电压，GIS各种结构，设计多样的UHF传感器可检测精度1pC。

2.采用无线信号工程技术(RF Signal Processing Skill)设计滤波功能。

3.专利的硬件噪音识别技术和软件组台．噪音识别率高达99%以上。

4.系统具备过电压保护技术，防止设备被破坏。

5.支持IEC61850，RS485，SCADA通信接口。

6.软件远程监控，强大的数据分析功能，不断升级更新。

技术参数

1.超高频(UHF)传感器

  系统可以根据不同的GIS结构以及现场需要，配置内置式侍感器或外置式超高频传感器，内置式传感器应安装在GIS设备检测窗，需要在GIS出厂前事先安装;外置式传感器无需现场停电即可安装;外置噪音传感器可以安装与GIS周围，如DS,CB等部位，通过磁铁吸附，测量面朝上。

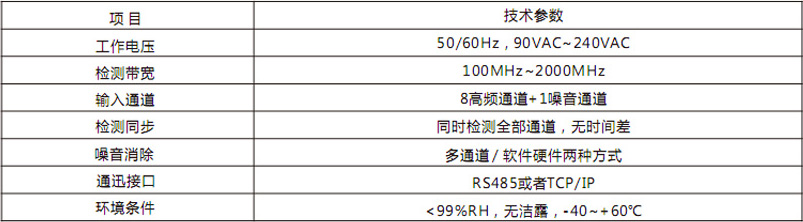

2.现场数据处理器

  现场数据处理单元通过高性能的同轴电缆与超高频传感器（包括噪音传感器）连接，通过硬件36种滤波电路，混频放大，高速采样及小波阈值滤波等抗干扰技术，提取有效的内部局放信号，将提取的局放信号经过分析处理后上报到中央处理单元。

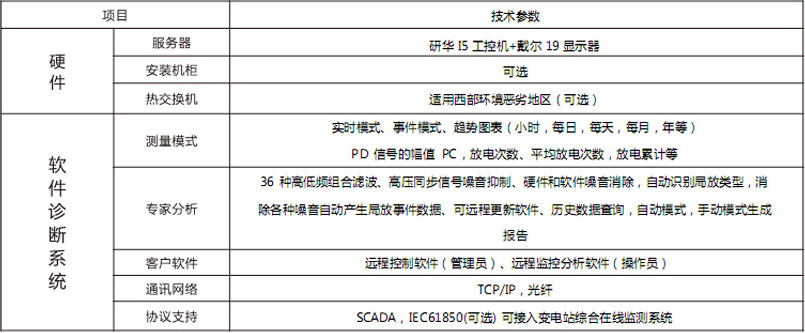

3.后台处理系统

  后台处理系统汇总现场数据处理单元的信号，组建故障模式数据库，采用指纹识别，双神经网络引擎，对GIS局部放电故障类型进行诊断和放电源定位。

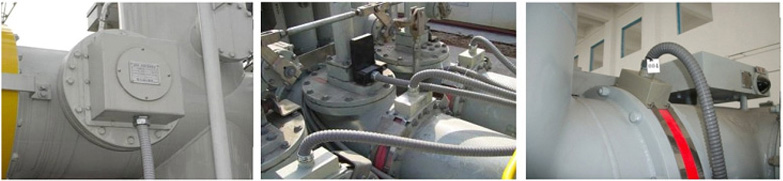

现场图片
