产品介绍
YGH-402型SF6微水密度在线监测系统，主要应用于变电站内应用SF6气体绝缘的高压电气设备的在线监测，该SF6微水密度在线监测系统能够实时在线监测高压电气设备中的SF6气体压力、密度、温度、露点和PPM值，并提供SF6气体水分超标报警功能密度报警。数据处理服务器自动采集、存储监测数据，并且将数据变化趋势完整保存下来（数据可保
存1 5年以上）。数据处理服务器对收到的数据进行显示和处理，给出测试结果和变化趋势曲线，并可将监测数据及报警信号实时上传至上级监控中心或者运程监控后台。
主要特点
1.实现GIS各气室的SF6气体微水、密度、温度在线监测功能。
2.微水传感器和密度传感器可在线独立校准。
3.SF6微水传感器具备自动校准功能自动纠正零点偏差，以保证测量的准确性。
4.装置接防水，防尘，抗干扰设计。
5.一体式阀门高精度机械加工，密封性优越。
6.可选IED设备接IEC61850协议输出。
| 项目 |
参数 |
值精度 |
| 压力测量 |
0.00Mpa~1.000Mpa |
＜±1%FS |
| 密度测量 |
0.00Mpa~1.000Mpa |
＜±1%FS |
| 露点测量 |
-60℃~+20℃ |
±3℃ |
| 湿度测量 |
1~20000ppMv（μL/L） |
±2%FS |
| 温度测量 |
-50℃~+100℃ |
±0.5℃ |
| 微水报警 |
300ppMv（用户可以自由设定） |
| 密度报警 |
0.52MPa(用户可以自由设定） |
| 密封性能 |
漏气率≤1*10- 8 mbar.l/s，定量检漏年泄露率<0. 5% |
| 通讯方式 |
RS485/Canbus（主干线）,通过IED可以实现IEC61850 |
| 工作电源 |
AC220V±25% |
| 防护等级 |
IP65 |
| 安装方式 |
定做各种各样的法兰盘，配合不同的GIS厂家 |

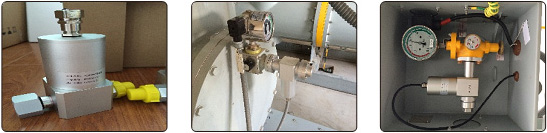

现场图片
|
