产品介绍

  YGH-303型变压器局部放电在线监测系统通过采用超高频天线检测及接收变压器局部放电产生的超高频(UHF)信号，实现对变压器局部放电故障的在线监测。该系统充分利用了超高频传感器技术并结合了本公司多年在变压器在线监测方面的技术成果，使系统在传感技术、在线抗干扰、在线高速数据处理分析技术等方面具有自己的独到之处。

  本系统可采用IEC61850协议输出信号,可以直接接入变电站综合在线检测平台。

主要特点

1.基于超高频的全频带动态扫频局放检测技术；

2.提供内置式或插入式UHF传感器，工作频带宽，灵敏度高，UHF传感器信号输出端与接地端等电位，与变压器工作回路没有任何电气上的连接，无论对试验装置和操作者都更加安全可靠，可以带电检修；

3.四通道高速同步采样；

4.复合除噪技术和自动阖值小波除噪原理；

5.基于放电图谱库的神经网络专家系统；

6.可采用DL/T860(IEC61850)标准规约。

技术参数

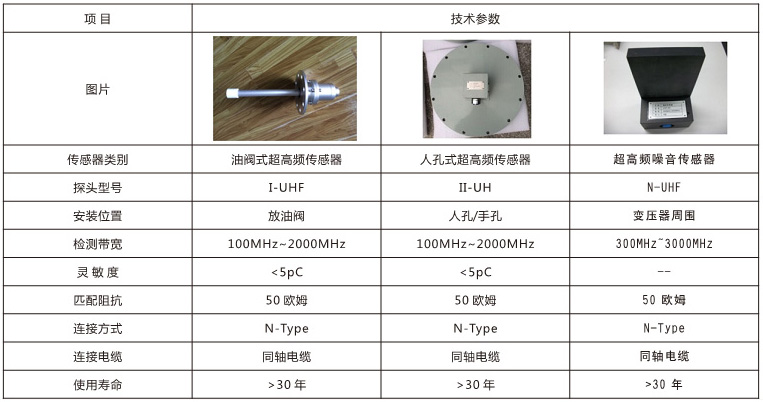

1.超高频(UHF)传感器

系统可以根据不同需求配置人孔式（手孔式）传感器或者油阀式传感器，人孔式（手孔式）传感器在变压器生产过程中安装，油阀式传感器在变压器安装现场安装。

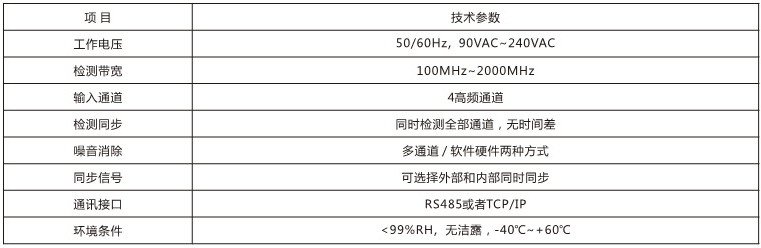

2.现场数据处理器

现场数据处理单元通过高性能的同轴电缆与超高频传感器（包括噪音传感器）连接，通过硬件滤波电路，混频放大，高速采样及小波闻值滤波等抗干扰技术，提取有效的内部局放信号，将提取的局放信号经过分析处理后上报到中央处理单元。

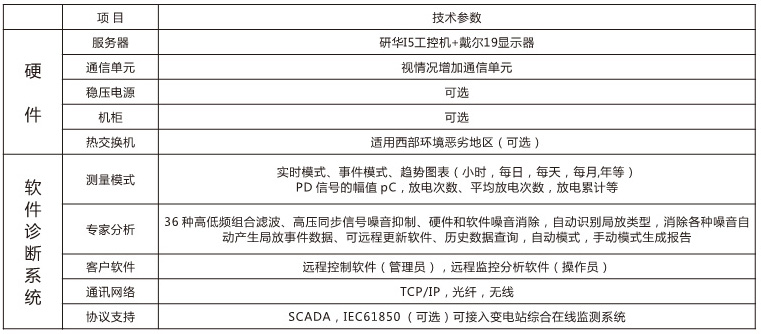

3.后台处理系统

后台处理系统汇总现场数据处理单元的信号，组建故障模式数据库，采用指纹识别，双神经网络引擎，对变压器局部放电故障类型进行诊断。

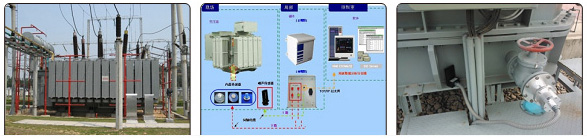

现场图片
