产品介绍

  YGH-601型变压器油色谱在线监测系统是用于电力变压器油中溶解气体的在线监测、分析与故障诊断，适用于110kV及以上电压等级的电力变压器、电弧炉变压器、电抗器以及互感器等油浸式高压设备。可同时进行单氢、多组份、全组份油中溶解故障气体的监测：如氢气(H2)、一氧化碳(C o)、甲烷(CH4)、乙烷(C2H6)、乙烯(C2H4)、乙炔(C2H2)、二氧化碳(C02)，并能辅助实现油中微水的在线分析。自动、快速地在线监测变压器等油浸式电力高压设备的油中溶解故障气体的含量及其增长率，井通过故障诊断专家系统早期预报设备故障隐患信息，避免设备事故，提高设备运行的可靠性。并通过对故障特性气体的分析诊断，及时捕捉变压器故障信息，科学指导变压器等油浸式电力高压设备运行检修。

主要特点

1.自动捕峰、分段增益：采用当前国际上最先进实用的数学模型，实现故障特性气体检测曲线的自动捕峰，台理准确，对故障特性气体检测曲线出峰进行分段增益，可有效提高系统检测精度。

2.算法独到、诊断准确：依托IEC及国家电力行业变压器油检测国家标准(GB)，融合多年的现场运行经验，整台形成了一套算法独到、数据准确、诊断及对的数据分析管理系统。

3.通讯稳定、安全可靠：根据变压器油色谱在线监测系统的现场特点，设计了一套独特的通讯协议，数字化数据可有效、安全、长距离传输。

4.查询方便：能方便查询设备名称、当前浓度数据、相对增长率、绝对增长率、历史数据等。

5.趋势分析：根据历史数据可自动生成趋势图。

6.报警值设定：可以为故障气体浓度或产气率设定报警注意值。

7.报表功能：可自动生成日报表、历史数据报表。

8.故障诊断：可通过改良三比值法、立方国和大卫三角形等多种方法进行故障判断。

9.设定监测周期：可随时设定试验周期增加检测次数，达到连续监测目的。

10.全方位设备监控：可对油温、柱温、油路循环、载压等设备运行指标进行监控。

功能创新

1.在线监测H2. CO、CH4、C2H4、C2H6、C2H2、C02（选配）、H20（选配）等气体浓度及增长率;

2.快速的分析周期，最短监测周期为1小时，最长30天，用户可自行设置（推荐为24小时）;

3.采用循环取样方式，不造成变压器油的排放损失;

4.采用真空环境以及磁力搅拌方式实现油气快速分离，脱气率稳定;

5.采用独家专利冷阱技术，彻底隔离了油气污染，实现了现场设备全寿命免维护；

6.采用专用高性能单一色谱柱，提高了系统检测的可靠性，适用于户外现场设备的长期安全运行；

7.采用国际先进的MEMS集成传感器技术，检测灵敏度高，使用寿命长，基线稳定；

8.高稳定性、高精度气体检测技术及运算模型，误差范围为±10%，优于离线色谱仪±30%的指标；

9采用TCP/IP网络协议．可实现远程检测诊断和数据远程浏览访问；

1 0.实现故障气体特性曲线的自动捕峰以及原始谱图分析；

11.多种数据显示及查询方式，提供数据报表和趋势图分析；

1 2.提供改良三比值法、大卫三角法和立方体图示法等多种故障诊断方法；

1 3.具备设备异常事件报警功能，极大增强了设备的可靠安全运行；

1 4安装维护简便，在不影响变压器正常运行的情况下，即可带电进行设备整体安装。

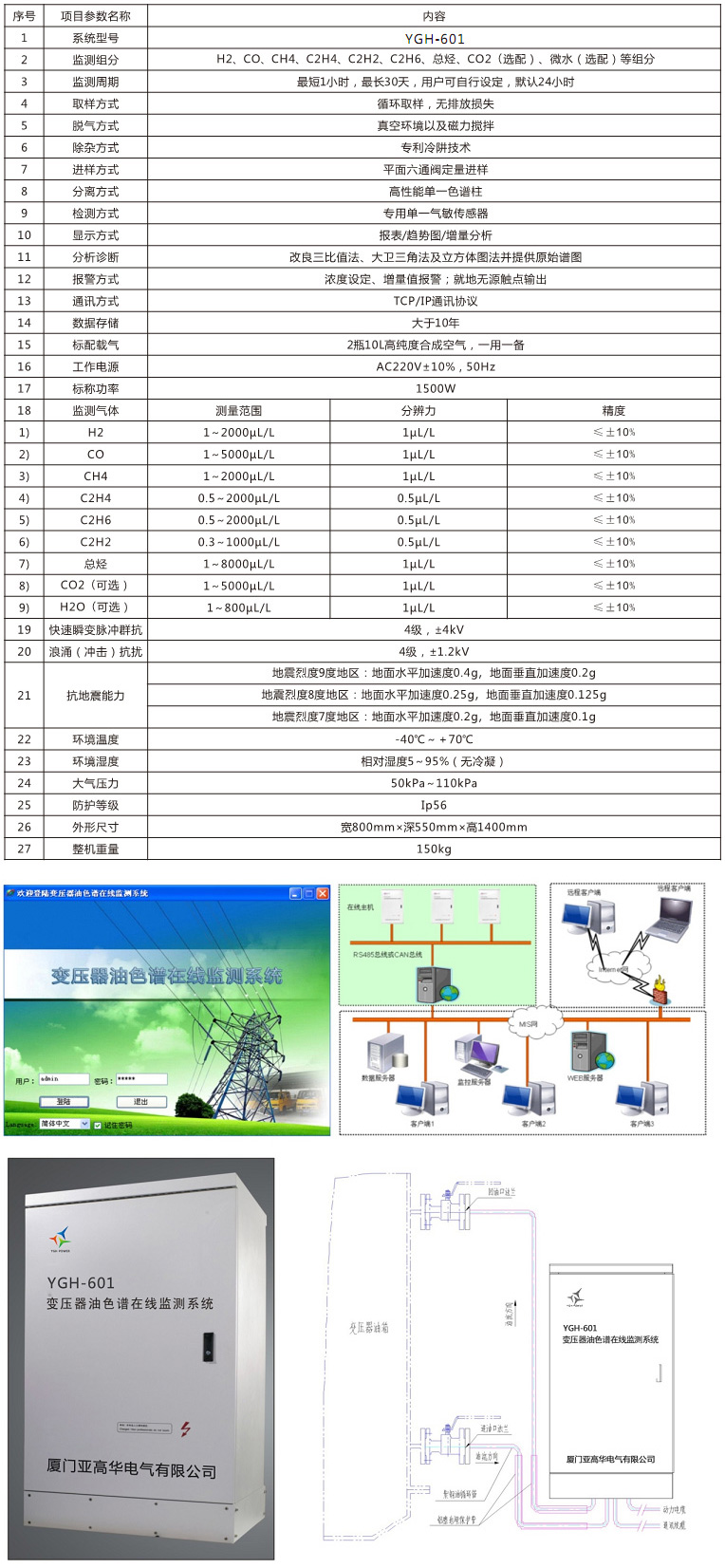

技术参数
